Výrobca: novgen-ess.com

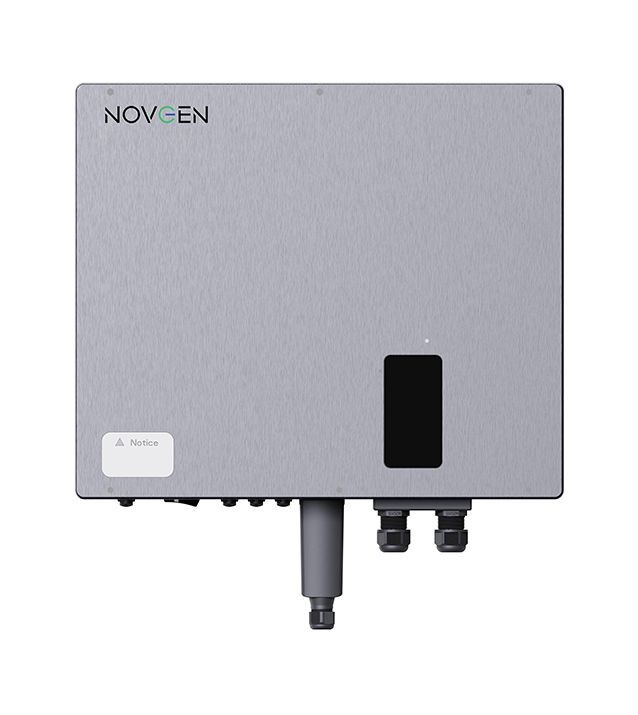

Rezidenčný hybridný menič Polaris-5K-T2EU je špičkovým riešením pre moderné domáce solárne systémy. Tento robustný a výkonný hybridný menič je navrhnutý tak, aby maximálne zvyšoval účinnosť vašej FV (fotovoltaickej) sústavy s maximálnym výkonom PV panelov až 7500 Wp, zatiaľ čo maximálny nabíjací a vybíjací výkon 5000 W zabezpečuje, že vaša domácnosť je vždy napájaná energiou najvyššej kvality.

S menovitým výkonom 5000 VA sa Polaris-5K-T2EU postará o to, že vaše spotrebiče budú fungovať hladko aj pri vysokom zaťažení, zatiaľ čo dva MPPT regulátory optimalizujú výkon fotovoltaických panelov za všetkých svetelných podmienok.

Dizajn je kompaktný s rozmermi 545 x 478 x 205 mm, čo umožňuje jeho umiestnenie bez veľkých priestorových požiadaviek, a s hmotnosťou 26 kg ho možno jednoducho inštalovať. Navyše, vďaka ochrannej úrovni IP66 je hybridný menič chránený proti prachu a vode, čo zaisťuje dlhú životnosť a bezpečnú prevádzku aj v náročných vonkajších podmienkach.

Čo to je, na čo sa používa?

Trojfázový hybridný menič efektívne riadi a optimalizuje využitie solárnej energie v domácnostiach a podnikoch. Premieňa jednosmerný prúd (DC) generovaný solárnymi panelmi na striedavý prúd (AC), čo je štandard používaný väčšinou komerčných elektrických zariadení a spotrebičov. Umožňuje nielen premenu energie na elektrickú energiu vhodnú pre bežnú spotrebu, ale tiež nabíja a riadi využitie batérie pre ukladanie energie. Tento prístup zabezpečuje maximálne využitie vyrobenej solárnej energie, minimalizuje závislosť od externej siete a podporuje energetickú nezávislosť.

Obsah balenia:

• Hybridný menič Polaris-5K-T2EU x 1
• Držiak na stenu x 1
• DC konektor x 4
• AC konektor x 1
• EPS konektor x 1
• Komunikačný modul Ai-Dongle x 1
• Externý CT (prúdový transformátor) x 3
• Sada upevňovacích prvkov x 1
• Komunikačný terminálový balíček x 1
• Dokumentačný balíček x 1 (návod na použitie, záručný list)
• Inteligentný merač x 1

Maximalizujte svoj solárny potenciál s hybridným meničom, ktorý umožňuje prispôsobenie pomocou integrovaných sledovačov MPPT, garantujúcich účinnosť MPPT na úrovni až 99,9 %. Vďaka tejto vysokoúčinnej technológii môžete dosiahnuť výstupnú účinnosť AC až 98,4 % s minimálnym celkovým harmonickým skreslením (THD) len 3 %, čo sa prejaví nižšími účtami za energiu a poskytne stabilné a spoľahlivé napájanie pre vašu domácnosť alebo podnik.

Systém zabezpečuje nepretržité napájanie vďaka bleskurýchlej funkcii UPS, ktorá umožňuje prepnutie zdrojov napájania zo siete na menič v čase kratšom ako 10 milisekúnd. Táto funkcia zabezpečí, že vaše elektronické zariadenia budú pokračovať v bezproblémovom chode aj počas neočakávaných výpadkov prúdu.

Aplikácia Novgen Viewer poskytuje inteligentné ovládanie vášho systému priamo z vášho smartfónu. Môžete ľahko nastaviť, uviesť do prevádzky a monitorovať tok energie a jej využitie, prispôsobiť si správu batérie podľa hĺbky vybitia (DOD), času používania a nastavení napájania – a to všetko z pohodlia vášho domova alebo odkiaľkoľvek na svete.

Bezpečnosť je našou najvyššou prioritou. Náš hybridný menič je vybavený komplexným balíkom bezpečnostných funkcií vrátane ochrany proti prepätiu DC, detekcie izolačného odporu, ochrany proti prepaľovaniu FV reťazca/vstupu batérie, monitorovania zemného spojenia, ochrany proti skratu AC a iné, čo vám zaručuje istotu a spoľahlivosť pri používaní.

Inštalácia je jednoduchá a rýchla vďaka konektorom Phoenix Contact, ktoré zabezpečujú spoľahlivé DC pripojenie bez potreby náradia, čo uľahčuje montáž a zvyšuje estetiku systému. Ľahký a kompaktný dizajn umožňuje jednoduché umiestnenie na stenu, a to aj pre jedného kvalifikovaného pracovníka.

Náš systém je navrhnutý tak, aby bol robustný, spoľahlivý a odolný aj v náročných prevádzkových podmienkach s teplotami od -25 do 60°C, čo vám zaručuje dlhodobú spoľahlivosť a výkonnosť vášho solárneho riešenia.

Diagram ilustruje rezidenčný solárny energetický systém, ktorý integruje rôzne komponenty na správu a optimalizáciu toku elektriny medzi fotovoltaickými (FV) panelmi, systémom batériového úložiska, domácnosťou, a elektrickou sieťou.

Opis systému:

1. Fotovoltaické panely: FV panely sú zodpovedné za zachytávanie slnečného svetla a jeho premenu na elektrickú energiu. Vygenerovaná jednosmerná elektrina (DC) z panelov je potom vedená do hybridného meniča.
2. Hybridný menič: Je dôležitou súčasťou, ktorá slúži viacerým účelom. Po prvé, prevádza jednosmernú elektrinu z solárnych panelov na striedavú elektrinu (AC), ktorá môže byť použitá domácimi spotrebičmi. Po druhé, reguluje nabíjanie solárnej batérie, čím zabezpečuje, že nadbytočná energia produkovaná počas období s vysokým slnečným žiarením je efektívne uskladnená. Po tretie, môže poskytovať energiu pre náročné a regulérne zaťaženie domácnosti, pričom spravuje využitie energie na základe priority a dostupnosti. Schopnosť meniča zvládať rôzne vstupné výkony podľa individuálnej potreby a jeho kompatibilita s trojfázovými elektrickými systémami ho robí vhodným pre rezidenčné domy s vyššími energetickými požiadavkami.
3. Rezidenčná solárna batéria: Batéria ukladá energiu na použitie, keď je solárna produkcia zo PV panelov nízka alebo naopak vysoká. Zabezpečuje, že pre domácnosť je dostupné značné množstvo zásobovanej energie, aj keď FV panely nevyrábajú elektrinu.
4. HEMS/Aplikácia: Systém riadenia domácej energie (HEMS) s príslušnou aplikáciou (App) ponúka majiteľovi domu monitorovanie a ovládanie solárneho energetického systému. Prostredníctvom aplikácie môže sledovať výrobu energie, spotrebu a stav batérie, a potenciálne robiť úpravy v prevádzke systému na zlepšenie efektivity a zníženia nákladov.
5. Interakcia so sieťou: Systém je taktiež pripojený k verejnej elektrickej sieti, čo umožňuje dvojsmerný tok elektriny. To znamená, že domácnosť môže čerpať energiu zo siete, keď je to potrebné. Pripojenie k sieti je riadené hybridným meničom, ktorý zabezpečuje, že výmena energie je plynulá a efektívna.
6. Inteligentný merač s transformátorom prúdu (CT): Inteligentný merač spolu s transformátorom prúdu (CT) meria spotrebu a výrobu energie v reálnom čase. Tieto údaje sú dôležité pre správu energetického profilu domácnosti, účtovné účely a pre HEMS, aby mohol robiť inteligentné rozhodnutia o distribúcii energie.
7. Kritické zaťaženie vs. Normálne zaťaženie: Solárny systém rozlišuje medzi kritickým zaťažením, ktoré je nevyhnutné a musí byť napájané neustále (ako sú chladničky, bezpečnostné systémy atď.- zariadenia alebo systémy, ktoré sú nevyhnutné pre bezpečnosť, zdravie alebo základné fungovanie domácnosti) a normálnym zaťažením, ktoré sú menej esenciálne a nemusia byť neustále napájané keď je energia dostupná. Hybridný menič uprednostňuje rozdelenie energie, aby sa zaistilo, že kritické zaťaženie je vždy udržiavané.

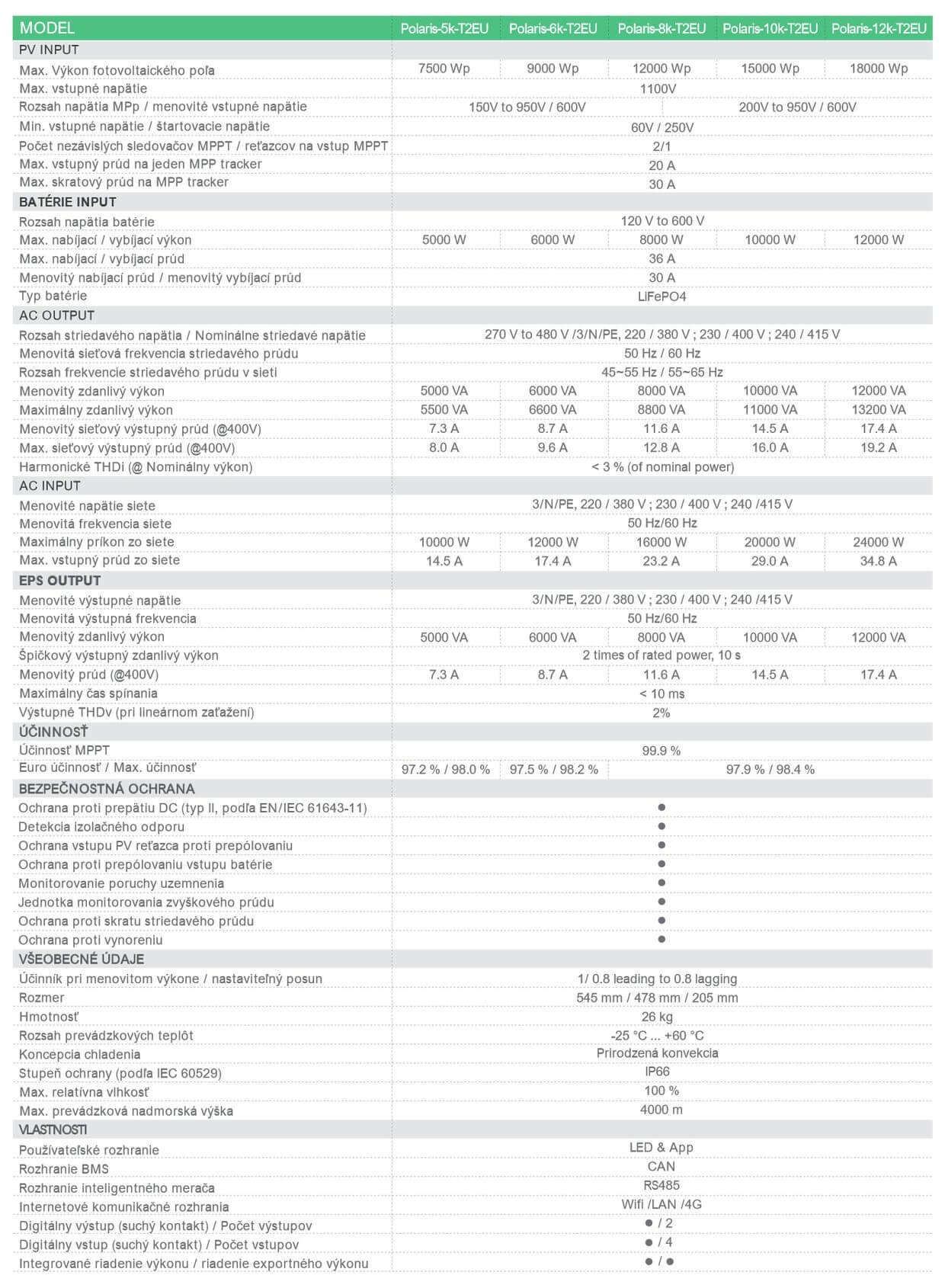

TECHNICKÉ PARAMETRE

Často kladené otázky

1) Je dostupný pre vonkajšie použitie?

Áno, menič je navrhnutý s ochranou IP66, čo znamená vysoký stupeň ochrany proti prachu, dažďu a striekajúcej vode. Tento stupeň ochrany z neho robí ideálne zariadenie pre vonkajšie použitie, umožňujúc mu odolávať nepriaznivým poveternostným podmienkam, dažďu, snehu a vysokej vlhkosti.

2) Ako vypočítať vhodný výkon meniča pre moju domácnosť?

Výpočet vhodného výkonu pre hybridný menič závisí od vašej denné spotreby energie a je špecifický pre každý individuálny prípad. Pre určenie potrebného výkonu vášho hybridného meniča by ste mali postupovať takto:

• Zozbierajte údaje o spotrebe energie: Zistite dennú spotrebu energie všetkých zariadení, ktoré plánujete napájať prostredníctvom hybridného meniča. Pozrite sa na energetické štítky zariadení alebo do príručiek, aby ste získali informácie o ich výkone (watty) a odhadnite, koľko hodín denne je každé zariadenie používané.
• Vypočítajte celkovú dennú spotrebu: Pre každé zariadenie vynásobte jeho výkon (W) počtom hodín denného používania, aby ste získali dennú spotrebu energie v watt-hodinách (Wh). Sčítajte tieto hodnoty pre všetky zariadenia, čím získate celkovú dennú spotrebu energie.
• Zohľadnite maximálnu súčasnú záťaž: Je dôležité určiť maximálnu súčasnú záťaž, teda najvyšší výkon, ktorý bude od meniča vyžadovaný v akomkoľvek momente, keď budú viaceré zariadenia bežať súčasne.
• Pripočítajte rezervu pre budúci rast: Je dobré pripočítať k celkovej potrebe výkonu určitú rezervu (napríklad 20-25%), aby ste zabezpečili, že menič bude schopný pokryť aj budúce zvýšenie spotreby alebo pridanie nových zariadení.
• Uvažujte o typoch záťaže: Hybridné meniče môžu byť citlivé na rôzne typy záťaže, ako sú induktívne záťaže (napr. elektromotory) alebo kapacitné záťaže, ktoré môžu pri spustení vyžadovať výkonový špičku vyššiu, než je ich nominálny výkon. Uistite sa, že výber meniča zohľadňuje aj tieto špecifické požiadavky.

Výber vhodného výkonu hybridného meniča je kľúčový pre efektívne a spoľahlivé fungovanie vašej solárnej alebo hybridnej energetického systému. V prípade, že si nie ste istí správnym výpočtom alebo potrebujete poradiť s konkrétnymi požiadavkami vášho systému, odporúča sa konzultácia s odborníkom alebo dodávateľom hybridných meničov.

3) Pri inštalácii treba vyhľadať odbornú pomoc?

Súhlasíme s tým, že pre inštaláciu rezidenčného solárneho systému, ktorý zahŕňa FV moduly (panely), menič a prípadne ďalšie komponenty ako sú batérie, je nutné zapojiť kvalifikovaného elektrikára alebo odbornú firmu. Tento krok je dôležitý nielen z právneho hľadiska, kde v mnohých jurisdikciách DIY (Do It Yourself- „Urob si sám“) inštalácia solárnych systémov nie je povolená bez príslušných certifikácií, ale aj z dôvodu bezpečnosti a efektívnosti celého systému.

Inštalácia rezidenčného solárneho systému je komplexný proces, ktorý vyžaduje odborné znalosti a skúsenosti. Preto je dôležité obrátiť sa na certifikovaných odborníkov, ktorí majú príslušné schopnosti a oprávnenia na vykonanie tejto práce.

4) Po výpadku prúdu môže hybridný menič naďalej fungovať?

Áno, hybridný menič je vybavený funkciou EPS (Emergency Power Supply), známou aj ako UPS (Uninterruptible Power Supply). Táto funkcia umožňuje meniču automaticky prepnúť na napájanie z batérie v prípade výpadku elektrickej energie z verejnej siete, čím zabezpečuje nepretržité dodávanie elektriny k základným domácim spotrebičom alebo kritickým zariadeniam.

Pri aktivácii funkcie EPS menič udržiava dodávku energie bez prerušenia, čo používateľom umožňuje pokračovať v používaní elektrických zariadení a svetiel, až kým nie je elektrická sieť znovu dostupná. Toto automatické prepínanie sa deje takmer okamžite, čo minimalizuje akékoľvek nepohodlie alebo prerušenie vo fungovaní domácnosti.

Funkcia EPS je obzvlášť cenná v prípadoch, kde sú časté výpadky prúdu alebo kde je dôležitá vysoká miera energetické bezpečnosti, napríklad v domácnostiach s kriticky dôležitými medicínskymi prístrojmi alebo v miestach s vysokou závislosťou na elektrickej energii pre každodenné činnosti.

5) Dá sa pripojiť k inej značke batérií?

Áno, náš hybridný menič je navrhnutý tak, aby bol kompatibilný s rôznymi značkami batérií, za predpokladu, že systém riadenia batérie (BMS) týchto batérií je schopný efektívne komunikovať s naším meničom. Kompatibilita a schopnosť vzájomnej komunikácie sú kľúčové pre správnu funkciu a optimalizáciu celého systému.

Dôležitým faktorom je, aby BMS batérie spĺňalo technické špecifikácie a komunikačné protokoly podporované meničom. To zahŕňa schopnosť riadiť nabíjanie a vybíjanie batérie, monitorovať jej stav a zabezpečiť jej bezpečnú prevádzku.

Odporúčame, aby ste pred pripojením batérie inej značky k nášmu meniču konzultovali používateľskú príručku alebo technickú podporu. V príručke nájdete zoznam značiek a modelov batérií, s ktorými je menič už testovaný a ktoré sú oficiálne podporované. Taktiež môže poskytnúť dôležité informácie o nastavení a konfigurácii pre zabezpečenie optimálnej integrácie a výkonu.

Pripojenie k batériám, ktoré sú oficiálne podporované a overené, znižuje riziko kompatibilných problémov a zabezpečuje, že váš solárny systém bude fungovať spoľahlivo a efektívne. V prípade, že potrebujete pripojiť batériu, ktorá nie je v zozname podporovaných, je dôležité vykonať dôkladné overenie s výrobcom meniča alebo batérie, aby ste sa uistili, že súčinnosť medzi zariadeniami bude bezproblémová.

6) Aký je rozdiel medzi 2 MPPT a 3 MPPT? Nejaké výhody pre viac MPPT?

MPPT (Maximum Power Point Tracking) je pokročilá technológia používaná v solárnych meničoch na maximalizáciu množstva energie získavanej zo FV panelov. Počet MPPT v meniči určuje, koľko nezávislých súprav solárnych panelov môže byť efektívne riadených a optimalizovaných, čo je zásadné pre výkon celého solárneho systému.

Menič s 2 MPPT je optimálnou voľbou pre systémy, kde sú panely umiestnené v dvoch rôznych orientáciách alebo tam, kde existujú dve odlišné zóny ovplyvnené tienením. Táto konfigurácia umožňuje nezávislú optimalizáciu každej skupiny panelov, čím zabezpečuje, že výkon jednej skupiny nie je negatívne ovplyvnený potenciálnymi problémami druhej skupiny, ako je zatienenie alebo nižšia efektivita.

Menič s 3 MPPT poskytuje všetky výhody systému s 2 MPPT, avšak pridáva ešte ďalšiu úroveň flexibility a optimalizácie. Je ideálny pre komplexnejšie solárne inštalácie s panelmi orientovanými do troch rôznych smerov alebo pre inštalácie, kde je množstvo tienenia ešte rozmanitejšie a rozptýlené po viacerých oblastiach. S 3 MPPT môžete dosiahnuť ešte presnejšiu kontrolu nad každou skupinou panelov, čo umožňuje maximalizovať výrobu energie aj v náročnejších podmienkach.

* Výhody viacerých MPPT:

Viacero MPPT (Maximum Power Point Tracking) jednotiek v solárnych meničoch prináša rad výhod pre solárne energetické systémy, a to najmä v situáciách, kde je inštalácia rozmanitá alebo komplikovaná rôznymi faktormi, ako je orientácia strechy, sklon panelov alebo tienenie. Tu sú hlavné výhody viacerých MPPT:

• Lepšia adaptácia na rôzne orientácie strechy: Viacero MPPT umožňuje efektívne riadiť panely, ktoré sú nainštalované v rôznych orientáciách (napríklad niektoré smerujú na juh a iné na západ) bez toho, aby sa výkon jednej skupiny negatívne ovplyvnil výkonom inej skupiny.
• Maximalizácia výkonu napriek tieneniu: V prípade, že niektoré panely sú počas dňa čiastočne zatienené (napríklad stromami alebo komínmi), viacero MPPT môže zabezpečiť, že zatienené panely neznížia celkový výkon systému, keďže každá skupina panelov je riadená nezávisle.
• Flexibilita pri návrhu systému: S viacerými MPPT jednotkami môžu byť solárne panely inštalované na viacerých plochách s rôznym sklonom a orientáciou, čo umožňuje maximálne využitie dostupnej strešnej plochy alebo pozemku pre inštaláciu solárnych panelov.
• Zvýšenie celkovej účinnosti systému: Vďaka optimalizácii výkonu pre každú skupinu panelov nezávisle, systémy s viacerými MPPT obvykle dosahujú vyššiu celkovú účinnosť a produkciu energie, čo môže viesť k rýchlejšej návratnosti investície.
• Lepšie zvládanie rôznych typov panelov: Ak máte v systéme kombináciu rôznych typov alebo veľkostí solárnych panelov, viacero MPPT jednotiek môže efektívne riadiť tieto rozdiely a zabezpečiť, že každý panel alebo skupina panelov funguje na svojom optimálnom výkonnom bode.
